FG-220 DDL
3D-Laserschneidmaschine mit Direkt-Diodenlaser für lange Rohre und Profilteile – FG-220 DDL
| Max. ladbare Materiallänge | ：8.150 mm (Option: 6.250 mm, 12.350mm) |
| Max. entladbare Materiallänge | ：8.000 mm (Option: 6.100 mm, 12.200mm) |
| Max. Materialdurchmesser |
：Rundrohre Ø220 mm |

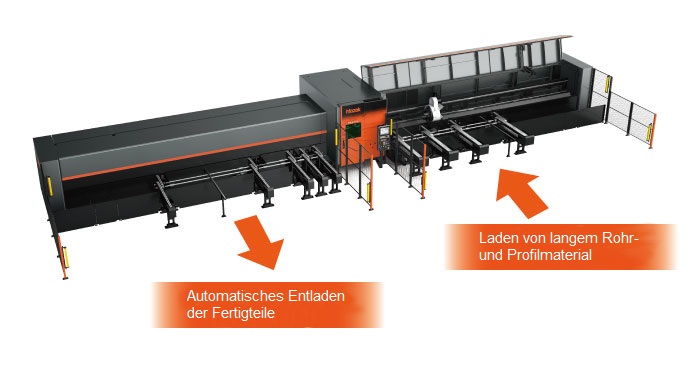

- Einfach das Ausgangsmaterial in die Beladestation geben – Materialzuführung, 3D-Laserschneiden und Entladung der fertig bearbeiteten Teile erfolgen dann automatisch.
- Bei Ausstattung mit der Option "Gewindebohreinheit" [max. M12 (1/2 UNC und UNF)] erfolgt die Ausführung aller Schneidprozesse – vom 3D-Schneiden bis zum Gewindebohren – an einer Maschine
- Der Direkt-Diodenlaser hat eine kürzere Wellenlänge als der CO2-Laser und ermöglicht so die Hochleistungszerspanung von Baustahl mit Stickstoff als Hilfsgas. Die Maschine FG-220 DDL verbessert die Produktivität beim Schneiden von Rohr- und Profilmaterial dünner bis mittlerer Stärke signifikant.
- Mit der Funktion zum automatischen Zentrieren und Festspannen des Materials zentriert die FG-220 DDL das Material unabhängig von seiner Form – ob rund, quadratisch oder rechteckig – und spannt es auf.
- Wird der Automatikbetrieb infolge einer durch einen Schnittfehler ausgelösten Unterbrechung gestoppt, sorgt die Funktion für schnellen Programmwiederanlauf dafür, dass die Position gespeichert bleibt, so dass anschließend das Programm an dieser Position wieder gestartet werden kann.
- Anwenderfreundlicher Betrieb der FG-220 DDL durch Erstellung spezifischer CNC-Programme für das Laserschneiden
Technische Daten der Maschine
| 4.0 kW Laser | Werte | |
|---|---|---|
| Max. Maschinenmaße | Rundrohr | Ф20 to Ф 220 |
| Vierkantrohr | 20 x 20 bis 152.4 x 152.4 | |
| Durchgang L-Profil | 20 x 20 bis 152.4 x 152.4 | |
| H-Stahl / L-Stahl | 20 x 20 bis 152.4 x 152.4 | |
| Min. Restmateriallänge | Nachgreifen | 0 |
| Ablängen | 325 mm | |
| Höhe Mitte Klemmung | 950 mm | |
| Achsen-Verfahrweg | V-Achse | 2,315 mm |
| Y-Achse | 985 mm | |
| Z-Achse | 400 mm | |
| A-Achse | ± 99999.999 Grad | |
| B-Achse | ± 135 Grad | |
| C-Achse | ± 99999.999 Grad | |
| Eilgang | X/U/V-Achse | 100 m/min |
| Y-Achse | 36 m/min | |
| Z-Achse | 30 m/min | |
| A-Achse | 9,600 °/min | |
| B-Achse | 9,600 °/min | |
| C-Achse | 20,000 °/min | |
| Maschinenspezifikation | Achsen-Verfahrsystem | X/U/V Rack&Pinion, Y/Z Ball screw drive |
| Positioniergenauigkeit (mm) | ± 0.05 / 500 mm | |
| Wiederholgenauigkeit | ± 0.01 / 500 mm | |
| Schneidkopf | M10 type DDL torch | |
| Abtastung | Non-contact tyoke | |
| Beleuchtung | LED | |
| Oscillation Indicator | Yellow(ready for laser oscillation), Red(laser beam emitting) | |
| Hilfsgas Druck Kontroll Funktion | Assist gas to be programmed directly Max. setting 2.5Mpa | |
| Lärmpegel (dBA) | Max. 80 dBA | |
| Achsverfahrweg X-Achse (Beladung) | 7155mm(6m)/9055mm(8m)/13255mm(12m) | |
| Achverfahrweg U-Achse (Entladung) | 3989mm(3m)/7089mm(6m)/8989mm(8m)/13189mm(12m) | |
| Laser Resonator Spezifikation | Laser Typ | Direct diode laser |
| Wellenlänge | 975 Nm | |
| Dauerausgangsleistung | 4 kW | |
| Leistungsbereich | 500 bis 4000 W | |
| Pulse mode | frequency,duty | |
| Leistungsstabilität | ± 2.0 % | |
| Laser Gas | 3(Oxygen,air,assist gas) | |
| Kontrollspezifikationen | Name | Mazak FX(30i-L5) |
| CPU | 64 bit | |
| Eingabemöglichkeit | MDI key input, or data input vis USB | |
| Monitor | 15" Farb LCD | |
| Kontrollmethode | Semi-closed loop | |
| Speicherkapazität | 8MB | |
| Programmspeicherkapazität | 1000 Programme | |
| Programmiermethode | EIA/IOS method | |
| Programmnummer | 4 digit number of program identification | |
| Anzahl kontrollierter Achsen (14-Achs Kontrolle) | X,Y,Z,A,B,C1,C2,C3,C4,U,V,Z2,A2,W | |
| Anzahl kontrollierter Achsen (18-Achs Kontrolle) | X,Y,Z,A,A2,U,V,W,B,B2,X,Y,Z,A,U,V,W,B | |
| Minimum setting unit | 0.001 mm | |
| Servo System | Digital | |
| Stellungsmelder | Encoder | |
| Input Interface | USB | |
