Ergattern Sie die besten Schnäppchen und profitieren Sie von den Summer Sales Wochen bei Mazak!

UNSERE DEMO-MASCHINEN ZU HAMMER-PREISEN:

DREHZENTREN

HYPER QUADREX HQR-200MSY x 850U – SmoothG

CNC-Drehzentrum mit 2 Revolver / 2 Spindeln (Technologiezentrum Göppingen)

Technische Daten

Max. Drehzahl 5.000 min-1 / 22 kW
Steuerung  Mazatrol SmoothG
Anzahl Werkzeuge pro Revolver je 12 Positionen
Antriebsleistung Spindel 22 kW (30 min. Betrieb)
Futtergröße HD1 & HD2 8“ Kitagawa Spannfutter
Max. Drehmoment 467 Nm
Stangendurchlass 65 mm















Maschinenausstattung

  • Schnittstelle für Stangenvorschub
  • Werkstückentlade einrichtung mit Förderband
  • Linearmesssysteme in der X1/X2 und Z1-Achse
  • Blum Messtaster TC54-10
  • Filteranlage Mayfran Consep 2000 II mit HD 70 bar und Kühlmitteltemperierung
  • Gegenspindel mit vollwertiger C-Achse

        ...und noch einiges mehr (Komplettausstattung auf Anfrage)

QT-COMPACT 300MY L x 1000U - SmoothC

CNC-Drehzentrum (Technologiezentrum München)

Technische Daten

Max. Drehzahl Hauptspindel 4.000 min-1
Verfahrwege X / Y / Z 215 / 100 / 1115 mm
Steuerung Mazatrol SmoothC
Anzahl Werkzeuge Revolver mit 12 Positionen
Futtergröße Hauptspindel 10“ Kitagawa Futter











MaschinenausstattungProduktionspaket:

  • 10“-Futter Typ Kitagawa BB-210A815 / Spannzylinder SR1781C Kitagawa BB-210A815 Hauptspindel
  • Automatisches Tool Eye
  • Automatischer Teilefänger (D80 x L120 x 2,5 kg)
  • Hochdruck-Kühlmittelzufuhr durch die Spindel (15 bar)
  • Schnittstelle für Stangenvorschub
  • Mayfran Späneförderer, Auswurf seitlich (Scharnierband)

      ...und noch einiges mehr (Komplettausstattung auf Anfrage)

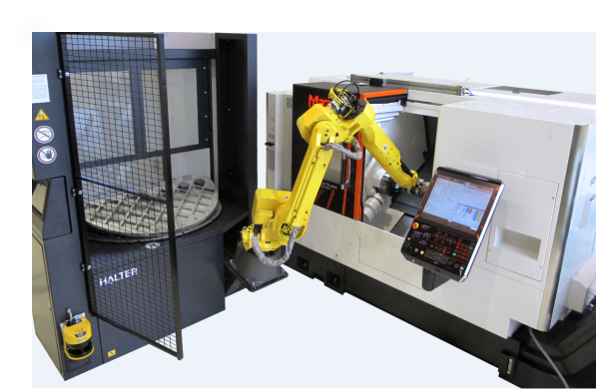

QUICK TURN 250MSY x 500U – SmoothG

CNC-Drehzentrum mit Halter Automation (Technologiezentrum Düsseldorf)

Technische Daten

Max. Drehzahl Hauptspindel 4.000 min-1 / 26 kW
Max. Drehzahl Gegenspindel 6.000 min-1 / 11 kW
Verfahrwege X / Y / Z / W 234 / 100 / 625 / 555 mm
Steuerung  Mazatrol SmoothG
Anzahl Werkzeuge Revolver mit 12 Positionen
Futtergröße HD1 / HD2  10“ / 6“ Kitagawa Futter


Maschinenausstattung

  • Späneförderer, Auswurf seitlich (Scharnierband)
  • Hochdruck-Kühlmittelzufuhr durch die Spindel (15 bar)
  • Luftblaseinrichtung am Futter
  • Gegenspindel mit vollwertiger C-Achse
  • Roboter Schnittstelle
  • Automatische Bedienertür
  • Halter Load Assistant U20 für Werkstücklosgrößen von 10 bis 1000 (max. Traglast Roboterarm 20KG, Beladetisch 750KG)

       ...und noch einiges mehr (Komplettausstattung auf Anfrage)

QUICK TURN 250MSY x 500U – SmoothG

mit Tower (Technologiezentrum Leipzig)

Technische Daten

Max. Drehzahl Hauptspindel 4.000 min-1 / 26 kW
Max. Drehzahl Gegenspindel 6.000 min-1 / 11 kW
Verfahrwege X / Y / Z 234 / 100 / 625
Steuerung  Mazatrol SmoothG
Anzahl Werkzeuge (angetrieben) Revolver mit 12 Positionen
Futtergröße HD1 / HD2 10“ / 6“ Kitagawa Futter













Maschinenausstattung

  • Späneförderer, Auswurf seitlich (Scharnierband)
  • Hochdruck-Kühlmittelzufuhr durch die Spindel (15 bar)
  • Automatische Bedienertür
  • Überlast – Überwachungssystem
  • Ölnebelabsaugung (G50)
  • Werkseitig vorbereitet für Automation
  • Robojob Tower

       ...und noch einiges mehr (Komplettausstattung auf Anfrage)

QUICK TURN 250MSY x 500U – SmoothG

CNC-Drehzentrum mit Turn Assist 12/200 (Technologiezentrum Leipzig)

Technische Daten

Max. Drehzahl Hauptspindel 4.000 min-1 / 26 kW
Max. Drehzahl Gegenspindel 6.000 min-1 / 11 kW
Verfahrwege X / Y / Z 234 / 100 / 625
Steuerung  Mazatrol SmoothG
Anzahl Werkzeuge (angetrieben) Revolver mit 12 Positionen
Futtergröße HD1 / HD2 10“ / 6“ Kitagawa Futter













Maschinenausstattung

  • Späneförderer, Auswurf seitlich (Scharnierband)
  • Hochdruck-Kühlmittelzufuhr durch die Spindel (15 bar)
  • Roboter Schnittstelle für Turn Assist TA-12/200
  • Automatische Bedienertür
  • Automatischer Teilefänger (D77 x L120 x  2,5 kg)
  • Schnittstelle für Stangenvorschub
  • Turn Assist TA-12/200 für unterschiedliche Werkstück-  losgrößen. Geeignet für max. Traglast von 12 kg.

       ...und noch einiges mehr (Komplettausstattung auf Anfrage)

FRÄSZENTREN

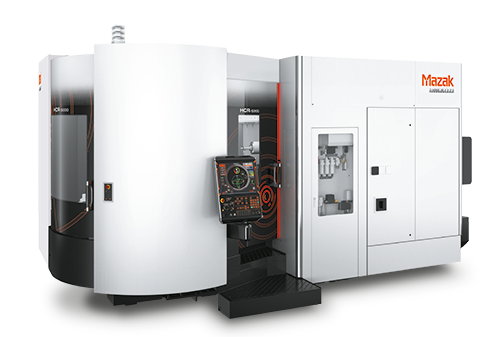

HCR-5000 – SmoothX

Horizontales 5-Achsen-Bearbeitungszentrum (Technologiezentrum Göppingen)

Technische Daten

Max. Drehzahl 18.000 min-1
Verfahrwege X / Y / Z  730 / 730 / 730 mm
Anzahl Werkzeugplätze Mazatrol SmoothX
Antriebsleistung Frässpindel 80
Werkzeugaufnahme 35,0 kW (40% ED)
Steuerung  Mazatrol SmoothX











Maschinenausstattung

  • Späneförderer, Auswurf hinten (Consep-1) mit Hochdruckkühlung 15 bar
  • Signalleuchte (3-farbig LED)
  • 5-Achsen-Bearbeitungspaket
  • 2-fach Palettenwechsler, 500x500mm Palette mit Zentrier- und Gewindebohrungen (2 Stück)
  • Renishaw Taster RMP600

       ...und noch einiges mehr (Komplettausstattung auf Anfrage)

HCN-5000 + MPP – SmoothG

Horizontales 4-Achsen-Bearbeitungszentrum mit Palettenspeicher (Technologiezentrum Göppingen)

Technische Daten

Max. Drehzahl 14.000 min-1
Verfahrwege X / Y / Z 730 / 730 / 800 mm
Steuerung Mazatrol SmoothG
Anzahl Werkzeugplätze 180 (Regalsystem)
Antriebsleistung Frässpindel 30,0 kW (40% ED)

Werkzeugaufnahme

SK40











Maschinenausstattung

  • Papierband-Filteranlage Knoll  KF300/1800 mit HD 70 bar und Scharnierbandförderer
  • NC-Rundtisch (4. Achse) 0.0001° x 3.600.000POS
  • Renishaw Messtaster OMP60
  • Palettenspeicher (2 Ebenen) inkl. 10 Stück  500x500mm Paletten mit Zentrier- und Gewindebohrungen
  • Balluff WZ-Identiÿ kation
  • Orbitturn Funktion

       ...und noch einiges mehr (Komplettausstattung auf Anfrage)

CV5-500 – SmoothX

Vertikales 5-Achsen-Bearbeitungszentrum (Technologiezentrum Göppingen)

Technische Daten

Max. Drehzahl 12.000 min-1
Verfahrwege X / Y / Z 730 / 450 / 470 mm
Steuerung  Mazatrol SmoothX
Anzahl Werkzeugplätze 30
Antriebsleistung Frässpindel 11,0 kW (40% ED)
Werkzeugaufnahme SK40













Maschinenausstattung

  • Luftblaseinrichtung an der Frässpindel
  • Vermessungspaket
  • Spänewagen (kippbar)
  • Späneförderer, Auswurf links (Scharnierband)
  • Ölnebelabsaugung
  • 5-Achsen Bearbeitungspaket

      ...und noch einiges mehr (Komplettausstattung auf Anfrage)

VARIAXIS j-600/5X – SmoothX

Vollautomatisiertes vertikales 5-Achsen-Bearbeitungszentrum (Technologiezentrum München)

Technische Daten

Max. Drehzahl 18.000 min-1
Verfahrwege X / Y / Z 850 / 550 / 510 mm
Steuerung  Mazatrol SmoothX
Anzahl Werkzeugplätze 30 (Standard)
Antriebsleistung Frässpindel 15 kW (40% ED)
Werkzeugaufnahme SK40











Maschinenausstattung

  • Filteranlage Mayfran Consep 2000 II mit HD 70 bar
  • Luft/Kühlung umschaltbar durch die Frässpindel
  • 4x Pneumatische Anschlüsse durch den T-Nuten Tisch Durchmesser 600x500mm
  • Renishaw Taster RMP600
  • Werkstückspeicher mit 24 Paletten (max. 60 KG Beladung, 320x320mm)
  • Zusatzmagazin für bis zu 220 Werkzeugplätze auf mehreren Ebenen
  • Betriebsart 3, Singalleuchte (3-farbig LED)

       ...und noch einiges mehr (Komplettausstattung auf Anfrage)

VCN-530C – SmoothG

Vertikales 3-Achsen-Bearbeitungszentrum (Technologiezentrum Leipzig)

Technische Daten

Max. Drehzahl 12.000 min-1
Verfahrwege X / Y / Z 1.050 / 530 / 510 mm
Steuerung  Mazatrol SmoothG
Anzahl Werkzeugplätze 40
Werkzeugaufnahme SK40











Maschinenausstattung

  • Späneförderer, Auswurf links (Scharnierband)
  • Hochdruck-Kühlmittelzufuhr durch die Spindel (15 bar)
  • Luft/Kühlung umschaltbar durch die Frässpindel
  • Impulshandrad abnehmbar
  • Automatische Bedienertür
  • Roboter Schnittstelle
  • Renishaw Messtaster OMP60
  • Arbeitsraumbeleuchtung
  • Signalleuchte (3-farbige LED)

       ...und noch einiges mehr (Komplettausstattung auf Anfrage)

VCN 530C – SmoothG

Vertikales 3-Achsen-Bearbeitungszentrum (Technologiezentrum Düsseldorf)

Technische Daten

Max. Drehzahl 12.000 min-1
Verfahrwege X / Y / Z 1.050 / 530 / 510 mm
Steuerung  Mazatrol SmoothG
Anzahl Werkzeugplätze 30
Werkzeugaufnahme SK40









Maschinenausstattung

  • Späneförderer, Auswurf links (Mayfran Cleansweep)
  • Hochdruck-Kühlmittelzufuhr durch die Spindel (15 bar)
  • Vorbereitung für Renishaw Messtaster OMP60
  • Automatische Längenmesseinheit
  • Luftblaseinrichtung an der Frässpindel
  • 8MB Programmspeicher
  • 4-Achse Lehmann Rundtisch EA-520L

      ...und noch einiges mehr (Komplettausstattung auf Anfrage)

HCN-5000 – SmoothX

Horizontales 4-Achsen-Bearbeitungszentrum mit PALLETECH HIGH RISE SYSTEM (500D) LG (Technologiezentrum Düsseldorf)

Technische Daten

Max. Drehzahl 18.000 min-1
Verfahrwege X / Y / Z 730 / 730 / 800 mm
Steuerung  Mazatrol SmoothX
Anzahl Werkzeugplätze 40
Antriebsleistung Frässpindel 26,0 kW (40% ED)
Werkzeugaufnahme SK40











Maschinenausstattung

  • Energy Dashboard Funktion
  • Renishaw NC4 Laser Werkzeugkontroll-System
  • Werkzeugbrucherkennung (im ATC-Bereich)
  • Papierband-Filteranlage HPF400 mit HD 70 bar und Scharnierbandförderer
  • Schnittstelle für Hochdruckkühlung 70 bar
  • PALLETECH HIGH RISE SYSTEM (500D) LG
  • NC Rundtisch (4-Achse) 0.0001 ° x 3.600.000 POS
  • 12-Fach Palettenregal auf 2 Ebenen mit Beladestation

       ...und noch einiges mehr (Komplettausstattung auf Anfrage)

MULTITASKING MASCHINEN

INTEGREX i-200ST AG – SmoothX

Multitasking Maschine (Technologiezentrum Göppingen)

Technische Daten

Max. Drehzahl Hauptspindel 5.000 min-1
Verfahrwege X / Y / Z 615 / 260 / 1.585 mm
Steuerung  Mazatrol SmoothX
Werkzeugmagazinplätze 72
Werkzeugaufnahme Capto C6
Futtergröße HD1 & HD2 8“ Kitagawa Spannfutter
Antriebsleistung Spindel 22 kW (30 min. Betrieb)













Maschinenausstattung

  • 5-Achsen-Bearbeitungspaket
  • Papierband-Filteranlage Knoll KF 400/2300 mit HD 70 bar und Kratzbandförderer
  • Renishaw Taster RMP600
  • 8“-Kraftspannfutter mit vergrößertem Durchgang (Hauptspindel) Kitagawa BB-08 für Stangendurchlass Ø65 mm

       ...und noch einiges mehr (Komplettausstattung auf Anfrage)

MASCHINEN MIT SIEMENS STEUERUNG

VTC-760C SIEMENS SINUMERIK 828D

Vertikales 3-Achsen-Bearbeitungszentrum (Technologiezentrum Göppingen)

Technische Daten

Max. Drehzahl 12.000 min-1
Verfahrwege X / Y / Z 1740 / 760 / 660 mm
Steuerung  SIEMENS SINUMERIK 828D
Anzahl Werkzeugplätze 48
Antriebsleistung Frässpindel 12,6 kW (40% ED)
Werkzeugaufnahme SK40











Maschinenausstattung

  • Späneförderer, Auswurf links (Scharnierband)
  • Hochdruck-Kühlmittelzufuhr durch die Spindel (15 bar)
  • Luft/Kühlung umschaltbar durch die Frässpindel
  • Impulshandrad abnehmbar
  • Mittentrennwand für Pendelbearbeitung
  • Renishaw Messtaster RMP60
  • Vorbereitung 4. Achse
  • Arbeitsraumbeleuchtung

       ...und noch einiges mehr (Komplettausstattung auf Anfrage)

VTC-760C SIEMENS SINUMERIK 828D

Vertikales 3-Achsen-Bearbeitungszentrum (Technologiezentrum Leipzig)

Technische Daten

Max. Drehzahl 12.000 min-1
Verfahrwege X / Y / Z 1740 / 760 / 660 mm
Steuerung  SIEMENS SINUMERIK 828D
Anzahl Werkzeugplätze 48
Antriebsleistung Frässpindel 12,6 kW (40% ED)
Werkzeugaufnahme SK40











Maschinenausstattung

  • Späneförderer, Auswurf links (Scharnierband)
  • Hochdruck-Kühlmittelzufuhr durch die Spindel (15 bar)
  • Luft/Kühlung umschaltbar durch die Frässpindel
  • Luftblaseinrichtung am Werkstück
  • Impulshandrad abnehmbar
  • Renishaw Messtaster RMP60
  • Vorbereitung 4. Achse
  • Obere Abdeckung

       ...und noch einiges mehr (Komplettausstattung auf Anfrage)

VTC-530C SIEMENS SINUMERIK 828D

Vertikales 3-Achsen-Bearbeitungszentrum (Technologiezentrum Düsseldorf)

Technische Daten

Max. Drehzahl  12.000 min-1
Verfahrwege X / Y / Z 1.740 / 530 / 510 mm
Steuerung   SIEMENS SINUMERIK 828D
Anzahl Werkzeugplätze 30
Antriebsleistung Frässpindel 12,6 kW (40% ED)
Werkzeugaufnahme SK40











Maschinenausstattung

  • Späneförderer, Auswurf links (Scharnierband)
  • Hochdruck-Kühlmittelzufuhr durch die Spindel (15 bar)
  • Luft/Kühlung umschaltbar durch die Frässpindel
  • Impulshandrad
  • Mittentrennwand für Pendelbearbeitung
  • Renishaw Messtaster RMP60
  • Vorbereitung 4. Achse
  • Arbeitsraumbeleuchtung

       ...und noch einiges mehr (Komplettausstattung auf Anfrage)

VTC-530C SIEMENS SINUMERIK 828D

Vertikales 3-Achsen-Bearbeitungszentrum (Technologiezentrum München)

Technische Daten

Max. Drehzahl  12.000 min-1
Verfahrwege X / Y / Z 1.740 / 530 / 510 mm
Steuerung   SIEMENS SINUMERIK 828D
Anzahl Werkzeugplätze 30
Antriebsleistung Frässpindel 12,6 kW (40% ED)
Werkzeugaufnahme SK40











Maschinenausstattung

  • Scharnierbandförder Auswurf links (Crowther)
  • Hochdruck-Kühlmittelzufuhr durch die Spindel (15 bar)
  • Luft/Kühlung umschaltbar durch die Frässpindel
  • Automatische Bedienertür
  • Roboter Schnittstelle
  • Mazak Monitoring System B RMP60
  • Signalleuchte (3-farbige LED)

       ...und noch einiges mehr (Komplettausstattung auf Anfrage)

LASERMASCHINEN

OPTIPLEX NEXUS 3015 FIBER

Laser-schneid Maschine (Technologiezentrum Leipzig)

Technische Daten

Laserleistung 6.000W
Schneidbereich  X / Y / Z 1525 / 3050 / 150 mm
Schneidstärke 0,5 bis 25 mm
Steuerung  Mazak Preview G









Maschinenausstattung

  • Mazak Multi-Control-Schneidkopf
  • 8-fach Düsenwechsler
  • Automatischer Wechseltisch
  • Werkstückhubtisch
  • Mazak Smart Jr. Programmiersystem
  • Kameragestütztes Remote Nesting
  • QR-Code Reader
  • MT-Connect Adapter
  • Auftragsplanung auf der Steuerung
  • Staubabsaugung

       ...und noch einiges mehr (Komplettausstattung auf Anfrage)
